短腳雙波峰焊
全國熱線
189 2572 4485
詳情介紹
設備尺寸圖


整機技術特點
1、機體流線型外觀設計,采用噴塑工藝不掉漆,美觀大方,經久耐用。
2、二段獨立0.7米預熱區,全熱風預熱,使PCB獲得良好的焊接效果。
3、鈦合金鏈爪,不變形,壽命長。
4、弧形觀察窗,外觀美觀大方,方便操作和維護。
5、錫爐升降、進出手動調節。
6、配有溫度補償模塊,適合無鉛焊接和多種工藝要求。
7、錫爐采用可調節噴口設計;錫渣氧化量超低,采用液態錫流動式設計原理,減少錫的沖擊氧化量,波峰可隨PCB板寬窄調節,大大減少了焊接PCB小板時錫的氧化量,可調距離為80-250MM。
8、傳動機構采用精密模塊化設計,傳動準確,壽命長,易保養。
9、松香噴霧裝置可拉出,并可拆卸,便于清潔維護。
10、隔離式噴霧裝置,助焊劑煙霧從專用風道排出。
11、采用觸摸控制系統,確保系統具有可靠性和穩定性。
12、可按用戶設定的日期、時間及溫控參數進行自動開關機。
13、系統故障自我診斷,故障原因自動顯示,故障排除方法隨時查詢。
14、加熱溫度采用PID閉環控制,溫控穩定可靠。
15、步進馬達閉環式自動跟蹤噴霧系統,噴霧寬度和噴霧時間自動調節,并可按需設置提前和延長噴霧時間。
16、設置有經濟運行,過板自動起波,最大限度地減少錫氧化量。
17、運輸系統采用限力器,保證運輸時的穩定性及安全性。

整機技術參數
PCB板可調寬度 Max.50~250mm
PCB板運輸高度 750±50mm
PCB板運輸速度 0~1800mm/Min
PCB板運輸角度(焊接傾角) 3~7度
PCB板運輸方向 L→R/R→L(可選)
PCB板上元件高度限制 Max.100mm
波峰高度范圍 0——12mm可調,并保持波峰平衡
波峰數量 2
預熱區長度 700mm
預熱區數量 2
預熱區功率 6kw
預熱區溫度 室溫~250℃可設置
加熱方式 熱風
適用焊料類型 無鉛焊料/普通焊料
錫爐功率 6kw
錫爐溶錫量 Approx.120kg
錫爐溫度 室溫~300℃、控制精度±1-2℃
溫度控制方式 P.I.D+SSR
整機控制方式 三菱PLC+觸摸屏
助焊劑容量 Max5.2L
助焊劑流量 10~100ml/min
噴霧方式 步進馬達
電源 3相5線制 AC380V
啟動功率(總功率) max.12kw
正常運行功率 Approx.3kw
氣源 4~7KG/CM2
機架尺寸 L1450×W1050×H1450mm
外型尺寸 L2200×W1100×H1550mm
重量 Approx.400kg
外殼部分
機體結構 最新流線型外殼設計,采用工業方通作框架,鋼板折彎制作外殼,機體底部有4個萬向輪,另有6個腳杯起定位放置用(可調節機體水平及高度);前門為一個加長弧形可視窗,最大視角設計
前門結構 全封閉式一開透明有機玻璃門結構,有機門設雙液壓氣彈簧拉伸開蓋,保證最大的作業及維護空間
后門結構 手扣式可拆缷結構,最大的維護空間
機體頂部 置防爆照明燈一套
表面處理 整機噴涂電腦白

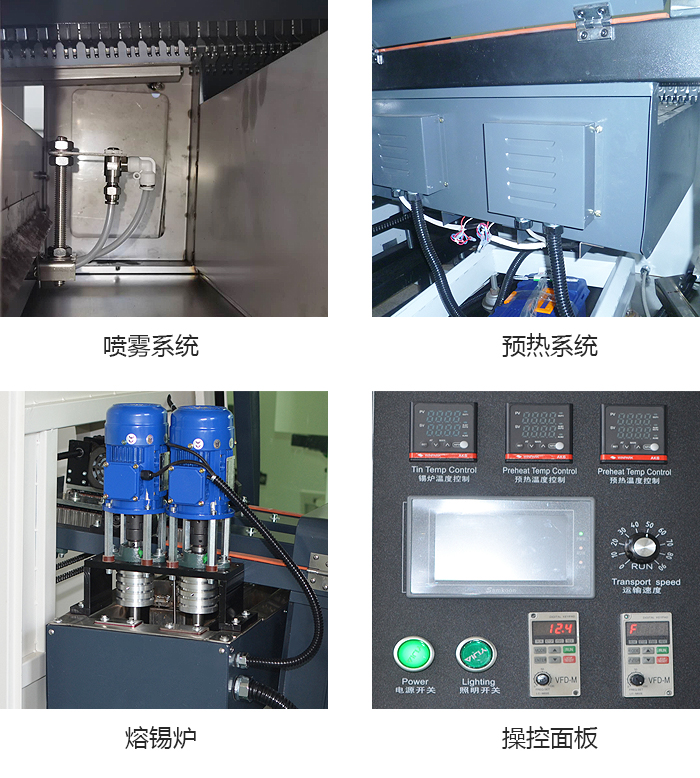

噴霧部分
噴頭 采用ST-6噴嘴,噴霧范圍20~65mm扇面可調,
噴頭高度50~80mm可調,最大流量60ml/min
氣路系統 采用高品質過濾器,控制閥和管接頭,數字化顯示氣壓。噴霧系統的氣管采用耐酸堿、防腐蝕氣管
噴霧噴嘴移動系統 步進馬達,三菱PLC智能控制,采用限位接近開關及入板光眼來組合控制,根據PCB的速度及寬度進行來板自動偵測感應式噴霧。
助焊劑回收系統 噴嘴下面選用不銹鋼折彎成型作托盤,用以裝廢水和助焊劑,可隨意抽出清洗;
助焊劑排風過濾系統 抽風系統:利用流體的特性最大限度的排出多余的助焊劑
噴霧箱結構 全不銹鋼,清理及維護方便。防腐蝕等級高,經久耐用。
預熱部分
預熱區 700mm/2段獨立控溫預熱區,能提供適量充足的預熱調整空間,可預熱一些相對大的PCB、較復雜的產品,適應型低固體殘留免清洗助焊劑; 減小PCB板熱沖擊,PCB板受熱均勻,可提高生產效率。
溫控方式 PID控溫精確、可靠,進口熱電偶檢測系統,做有熱電偶異常報警功能。
加熱部件 采用臺灣臺展發熱體,發熱快、壽命長、熱慣性小;溫區熱量均勻一致。
預熱功率 總功率6kw
安裝模式 預熱系統采用全封閉式設計,最大限度節能
預熱箱蓋 采用圓弧流線形外觀設計,內充進口西斯?fàn)柛呙芏葞r棉,增強保溫效果。
傳輸部分
高強度耐磨導軌 專用鋁導軌使用高溫耐磨,不繡鋼導軌特殊的熱補償防變形伸縮結構確保導軌不變形不掉板
導軌平行度 二點同步導軌調寬裝置,高精密絲桿調寬,調寬精度小于0.2mm,4點支撐,使導軌保持平行一致,無大小頭,整條導軌安裝,勿須截斷。
調寬方式 手動調寬
傳遞用雙鉤爪 專用1.5MM雙鉤爪(不變形、不粘錫), 夾板厚度≦2.5mm(進板為同步鏈條式接駁)
C/V速度設定最小單位范圍 最小單位1mm/min 0-1800mm/min
C/V速度偏差范圍 電子閉環控制 0-10mm/min以內
鏈條張緊裝置 鏈輪調節張緊
運輸馬達 臺灣60W電子調速馬達。
錫爐部分
錫爐材質 3mm厚無鉛專用不銹鋼材料,耐高溫耐腐蝕,適應無鉛工藝,壽命長;標配一個無鉛爐膽
錫爐特點 特殊結構浸潤性噴口(寬250mm),高波設計,進錫方式為下進錫方式,可減少焊點氧化
超低氧化設計 高品質錫爐,熱穩定性好,采用液態錫流動式設計原理,減少錫的沖擊氧化量.
波峰可隨PCB板寬窄調節,大大減少了焊接小PCB板時錫的氧化量,可調距離為80-250mm。
經濟型運行 通過PLC及光電開關控制來板噴霧起波功能,減少不必要的浪費
錫爐的移動方式 手動
錫波可調高度 0-12mm
波峰馬達 臺灣CT臺創高溫馬達,變頻精確調節波峰高度,數字化調節
加熱部件 采用臺灣進口耐干燒不銹鋼發熱管,使用壽命長;外置加熱系統,錫爐加熱采用上下層加熱,更精確,不會爆錫,多道加強筋抗變形。

軟件控制系統
l 上位機系統采用觸摸屏,人機界面對話,穩定可靠,配置高檔,操作方便。
l 下位機采用三菱PLC;
l 采用觸摸屏與三菱編程器(PLC)通信,通信穩定可靠,采用三菱通信軟件,通信速率最高可調187.5KBPS,指令傳達時間<=0.2毫秒。自動識別上位機通信端口,無需在界面做相應的選擇通信端口的對話框。通信線采用三菱專用線(PC/PPI CABLE),抗干擾強;
l 具有PCB板生產報表數據庫,可自動記錄不同型號的PCB板的生產產量;
l 自動故障報警功能:有熱電偶異常報警功能,超高、低溫報警;當預熱或錫爐故障時停止加熱。
l 可分別控制預熱區溫度,錫爐溫度,運輸速度,噴霧動作,強制冷卻等。
l 一周時間設定 (可設定一周七天,每天三次的自動開關機時間)。
l 機頭、設有兩處應急緊急制,特殊、緊急情況下請按下。
隨機附件                 工具箱/易損件/說明書/電路圖/送貨清單
